內蒙古電力集團以戰略為引領，在“推動能源供給革命”實踐方面不斷走深走實，成功建成國內首個具備獨立運行能力、低短路容量、泛電壓等級、廣覆蓋范圍的“源網荷儲”廣域純新能源電力系統——額濟納地區“源網荷儲”微電網示范工程，并入選《中國國有企業踐行“四個革命 一個合作”能源安全新戰略案例集》。

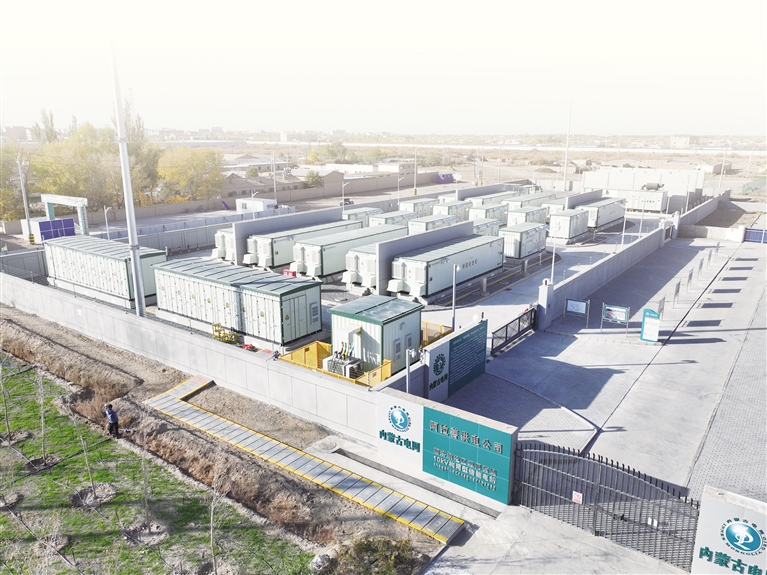

內蒙古電力集團依托額濟納地區豐富的風光資源優勢，由阿拉善供電公司承建的“源網荷儲”微電網示范工程，于2023年9月1日順利落地實施。該工程從建設伊始便具備科技創新屬性，不僅圓滿完成3次國內首例純新能源電力系統試驗及1次應急實戰，成功構建“雙百”電力系統，更延伸應用至額濟納旗11.46萬平方千米內3萬多客戶的廣域電網，系統規模、供電范圍、新能源及負荷種類均創國內新型電力系統構建之最。經權威機構鑒定，項目整體技術達到國際領先水平，為國家新型能源體系構建作出重大示范，為電網綠色低碳發展和提升邊疆地區供電可靠性提供了全新方案。截至8月20日，內蒙古額濟納達萊呼布10千伏構網型儲能站，已安全運行356天。
在推動“源網荷儲”廣域純新能源電力系統建設過程中，集團公司探索實踐了五條創新示范新路徑。
路徑一：額濟納“源網荷儲”一體化創新示范項目。該項目充分發揮額濟納地區風光充足的資源稟賦，有效提升地區多源互補、“源網荷儲”一體化建設、電網供電可靠性及新能源最大化消納。項目構建的廣域純新能源電力系統具備智能管理、監控、通訊、并離網無縫切換、預警管理分析等功能，兼具并網友好互動性與離網安全穩定性，可全面提升應急工況下的額濟納全域負荷分類分級分時供電保障和風險御防能力。為解決“風、光、柴、儲、網”聯合安全穩定運行奠定了堅實基礎。
路徑二：純新能源電力系統全域離網中長期運行試驗。集團公司以額濟納“源網荷儲”微電網示范項目為支撐，成功開展國內首例廣域純新能源電力系統全域離網中長期運行試驗，在電網單回主電源停電期間，為額濟納地區生產生活提供了可靠的備用綠電保障，開啟了額濟納旗全域綠色電源離網不停供的全新篇章。試驗期間，廣域純新能源電力系統離網累計供電量約138萬千瓦時，產生直接經濟效益60.53萬元，減少碳排放430噸，為國家新型能源體系構建、電網綠色低碳發展、網架完善、可靠性提升和新能源消納提供了全新方案。
路徑三：全新構網控制技術。構網控制技術通過控制內電勢幅值和相角進而改變功率，整體呈現電壓源特性，可實現能量的自然釋放；同時又具備一定的自律能力，可實現多電壓源并聯運行，綜合性能堪比常規同步機組，有效提升電網短路容量，改善電網轉動慣量，代替常規旋轉機組在電網中發揮電壓源支撐作用。構網控制技術是基于儲能變流器構建的虛擬同步機組，可模擬旋轉電機外特性，無需鎖相環即可實現多電源同步運行，功率自動分配，為系統提供慣量及短路容量。同時“源網荷儲”一體化系統可改善常規發電機控制的不足，如阻尼控制、調速控制、勵磁控制，并根據系統需求進一步增加直流分量、短路電流主動抑制等功能，大幅提升電網頻率、電壓以及功角穩定水平。
路徑四：離網型孤島控制技術。額濟納“源網荷儲”微電網示范項目配置的孤島判別系統，采用分布式區域控制裝置，通過采集變電站各個間隔的電氣量以及開關、刀閘位置，對整個“源網荷儲”一體化進行全局拓?fù)浞治?。系統采集站內保護裝置的動作信號、開關變位信號和故障電氣量，快速識別“源網荷儲”孤網與外部電網并、離關系，若判斷“源網荷儲”孤網發生非計劃性離網，則快速進行非計劃性離網控制，并進一步通過現有的光伏、風電、儲能容量以及柴油發電機能量配置等，滿足地區電網孤網運行時的負荷需求。微網系統可自動實現風光儲和風光、柴儲的無縫切換，保障系統的長時間穩定運行。離網情況下，只需保留風光、柴儲及重要負荷所經的線路、母線、變壓器、聯絡線等，即可獨立運行，大幅提升地區電網的供電可靠性。
路徑五：多機并聯快速黑啟動技術。額濟納“源網荷儲”微電網示范項目配置的儲能系統，具備整體黑啟動功能，在黑啟動過程中，多臺處于電壓源模式的儲能變流器將并聯運行。儲能變流器離網多機構網模式并聯控制技術，通過模擬同步發電機的電氣模型、下垂調頻、調壓特性對逆變器進行調節，使其在并網外部特性上與傳統同步發電機相似。一方面可提高系統的阻尼和慣性，另一方面能夠同時適應并網和離網運行狀態，無需轉換控制模式，能夠保證并離網無縫切換。在黑啟動成功后，離網轉并網過程中，其采用的關鍵狀態記憶、電壓源并網穩定技術、同期技術，可實現并離網的平滑切換，具有易實現、同期精度高、速度快的優點。
從以上五項創新實踐可以看出，額濟納“源網荷儲”微電網示范項目成果具有非常高的應用效果及價值前景。一是構網型儲能設備及一體化控制系統，以新能源場站為主供電源，在無常規火電機組支撐、源荷雙隨機波動、穩定電源不能滿足全額負荷用電需求等條件下，可實現全縣域特高比例新能源電力系統并離網無縫切換和連續安全穩定運行。二是通過“源網荷儲”配電一體化動態存儲，可一體化構建新能源消納，將大幅提升地區電網正常工況下的電網友好性互動、區域電壓自治能力，以及應急工況下的重要負荷保障和風險御防能力。三是“源網荷儲”一體化項目是向能源互聯網邁進的一項技術革新。從國內情形看，近年來圍繞高比例新能源電網或系統的概念提法很多；從本質上看，多能互補，以電為核心是當今社會發展趨勢。人工智能、能源互聯網等技術的發展，將繼續帶動微電網運行控制技術快速革新。
額濟納“源網荷儲”微電網示范項目，是集團公司首個將重點科技項目與重大示范工程融合建設的項目。項目建設期間，集團公司精心組織各參建單位統一思想、提高站位，推動項目實現“快建設、早竣工、早見效”目標。項目建設嚴格執行里程碑計劃，采取“日”工作計劃管控，科學組織技術力量按工程土建、基建轉序、電氣調試、單體調試、聯調聯試有序推進，確保工程按期高質量竣工。同時，加強安全質量進度、安全措施及過程管控。嚴格執行相關方管理辦法，對施工單位“雙準入”條件嚴格把關，施工方安排整建制隊伍進場施工，確保人員水平專業化，有效提升工作配合度和工程精益度。期間，同步開展工程創優，參建方認真履行各自創優職責，安排專人負責創優推優，保證按照時間節點完成創優任務。
隨著多元融合高彈性電網建設需求，電網對新設備、新技術的需求更加迫切，“源網荷儲”微電網工程以源源互動、源以荷動提升了配電網的可靠性和富裕度，為實現“雙碳”目標開啟了新的供電模式，充分體現了新型電網建設的前瞻性，對服務國家能源戰略，推動能源供給革命，促進綠色可持續發展具有借鑒作用，為自治區踐行創新、協調、綠色、開放、共享的新發展理念和“四個革命、一個合作”能源安全戰略貢獻了“蒙電力量”。
●項目建設團隊獲得集團公司“敬業奉獻蒙電楷模”稱號
●項目論文《區域電網新能源互補與源網荷儲配電一體化系統構建》榮獲中國（第五屆）電力技術市場協會創新技術活動二等獎
●項目案例《額濟納地區“源網荷儲”微電網示范工程典型案例》入選《中國國有企業踐行“四個革命 一個合作”能源安全新戰略案例集》
●項目案例《源網荷儲微電網示范項目管理及實踐》獲得內蒙古自治區能源科技裝備創新應用十大典型案例、全國能源互聯網十佳案例、電力源網荷儲一體化卓越案例、全國電力可靠性管理典型實踐案例、中國能源報雙碳科技創新典型案例以及全球能源電力綠色轉型創新實踐案例
●項目論文《結合參數辨識和牛頓插值的并網逆變器延時補償策略》在《現代電力》雜志首發
●項目論文《源網荷儲一體化控制管理應用》獲得第24屆亞太及西太平洋電力協會優秀論文獎
●項目《基于構網型儲能技術的純新能源電力系統構建及示范應用》榮獲國家能源研發創新平臺十大科技創新成果、工業綠色微電網先進技術裝備與優秀系統解決方案、能源環境領域科技創新成果二等獎以及第六屆全國設備管理與技術創新技術類成果一等獎
